 NAME£ºSpectacle Blind
 MATERIAL£ºASTM A105£¬ASTM A694 F42 F52 F56 F60 F65 F70 F80£¬ASTM A350 LF2 LF5 LF9 LF11£¬ASTM A516 GR 42 52 56 60 65 70 80
 SIZE£º1/2"-48",DN15-DN1200
 PRESSURE£ºClass 150,300,600,900,1500,2500

 STANDARDS:MSS SP-44£¬ANSI B16.5

 USE£º Petroleum, chemical, power, gas, metallurgy, shipbuilding, construction, etc.

NAME£ºPaddle Spacer
¡¡

MATERIAL£ºASTM A105£¬ASTM A694 F42 F52 F56 F60 F65 F70 F80£¬ASTM A350 LF2 LF5 LF9 LF11£¬ASTM A516 GR 42 52 56 60 65 70 80


 SIZE£º1/2"-48",DN15-DN1200
 PRESSURE£ºClass 150,300,600,900,1500,2500

¡¡

 STANDARDS:MSS SP-44£¬ANSI B16.5

 USE£º Petroleum, chemical, power, gas, metallurgy, shipbuilding, construction, etc.

NAME£ºPaddle Blind
¡¡

MATERIAL£ºASTM A105£¬ASTM A694 F42 F52 F56 F60 F65 F70 F80£¬ASTM A350 LF2 LF5 LF9 LF11£¬ASTM A516 GR 42 52 56 60 65 70 80


 SIZE£º1/2"-48",DN15-DN1200
 PRESSURE£ºClass 150,300,600,900,1500,2500

¡¡

 STANDARDS:MSS SP-44£¬ANSI B16.5

 USE£º Petroleum, chemical, power, gas, metallurgy, shipbuilding, construction, etc.

¡¡

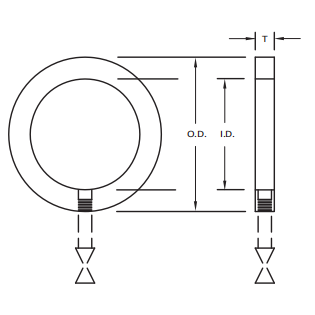

NAME£ºBleed Ring
¡¡

MATERIAL£ºASTM A105£¬ASTM A694 F42 F52 F56 F60 F65 F70 F80£¬ASTM A350 LF2 LF5 LF9 LF11£¬ASTM A516 GR 42 52 56 60 65 70 80


 SIZE£º1/2"-48",DN15-DN1200
 PRESSURE£ºClass 150,300,600,900,1500,2500

¡¡

 STANDARDS:MSS SP-44£¬ANSI B16.5

 USE£º Petroleum, chemical, power, gas, metallurgy, shipbuilding, construction, etc.

¡¡
PRODUCT DRAWING
PRODUCT CONSTRUCTION
¡¡
¡¡
¡¡

ANSI B16.48 Standard Click to enter

Line Blanks figure-8 blind spectacle blank
¡¡
¡¡
¡¡
¡¡
¡¡

¡¡ANSI B16.48  Paddle Spacer Paddle Blind Spectacle Blind WEIGHT
¡¡

¡¡

Press DN RF RF RF ¡¡ Press DN RF RF RF
Paddle Spacer Paddle Blind Spectacle Blind Paddle Spacer Paddle Blind Spectacle Blind
CL150 15 0.11  0.12  0.14  ¡¡ CL300 15 0.17  0.19  0.27
CL150 20 0.12  0.14  0.16  ¡¡ CL300 20 0.24  0.27  0.42
CL150 25 0.16  0.20  0.26  ¡¡ CL300 25 0.27  0.32  0.50
CL150 32 0.25  0.36  0.53  ¡¡ CL300 32 0.29  0.40  0.62
CL150 40 0.31  0.46  0.68  ¡¡ CL300 40 0.38  0.52  0.83
CL150 50 0.45  0.68  1.06  ¡¡ CL300 50 0.66  0.97  1.58
CL150 65 0.57  0.91  1.40  ¡¡ CL300 65 0.84  1.29  2.11
CL150 80 0.65  1.15  1.75  ¡¡ CL300 80 1.06  1.73  2.78
CL150 100 1.34  2.44  3.75  ¡¡ CL300 100 1.87  3.21  4.95
CL150 125 1.46  3.14  4.61  ¡¡ CL300 125 2.95  5.36  8.20
CL150 150 2.19  5.09  7.04  ¡¡ CL300 150 3.82  7.24  10.81
CL150 200 3.01  7.95  10.72  ¡¡ CL300 200 7.00  14.81  21.47
CL150 250 4.65  13.70  18.18  ¡¡ CL300 250 9.29  22.80  31.82
CL150 300 8.13  23.08  31.05  ¡¡ CL300 300 13.37  34.34  47.41
CL150 350 9.77  27.81  37.46  ¡¡ CL300 350 21.97  49.94  71.49
CL150 400 14.65  41.48  55.93  ¡¡ CL300 400 30.27  73.06  103.07
CL150 450 15.81  53.66  69.23  ¡¡ CL300 450 38.20  96.28  134.16
CL150 500 20.62  72.17  92.63  ¡¡ CL300 500 47.26  124.43  171.49
CL150 600 29.73  111.86  141.48  ¡¡ CL300 600 72.32  198.04  270.53
¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
CL600 15 0.23  0.26  0.41  ¡¡ CL900 15 0.27  0.31  0.51
CL600 20 0.32  0.38  0.62  ¡¡ CL900 20 0.33  0.39  0.65
CL600 25 0.38  0.47  0.79  ¡¡ CL900 25 0.41  0.50  0.87
CL600 32 0.58  0.78  1.33  ¡¡ CL900 32 0.64  0.84  1.47
CL600 40 0.75  1.03  1.78  ¡¡ CL900 40 0.77  1.04  1.84
CL600 50 1.05  1.49  2.50  ¡¡ CL900 50 1.86  2.36  4.11
CL600 65 1.59  2.33  3.80  ¡¡ CL900 65 2.33  3.07  5.33
CL600 80 2.04  3.18  5.11  ¡¡ CL900 80 2.85  4.11  6.87
CL600 100 3.64  5.78  9.21  ¡¡ CL900 100 4.75  7.13  11.69
CL600 125 6.00  9.72  15.56  ¡¡ CL900 125 7.34  11.43  18.42
CL600 150 7.86  13.75  21.32  ¡¡ CL900 150 10.58  16.96  27.16
CL600 200 12.32  24.07  36.04  ¡¡ CL900 200 20.18  33.78  53.56
CL600 250 21.93  43.19  64.73  ¡¡ CL900 250 32.42  56.28  88.34
CL600 300 31.20  64.91  95.77  ¡¡ CL900 300 47.02  84.82  131.61
CL600 350 37.24  80.42  117.40  ¡¡ CL900 350 53.36  103.40  156.70
CL600 400 55.04  118.01  173.03  ¡¡ CL900 400 68.73  141.13  209.83
CL600 450 64.13  148.03  212.20  ¡¡ CL900 450 90.27  189.89  280.40
CL600 500 91.85  209.88  301.98  ¡¡ CL900 500 114.55  247.35  362.47
CL600 600 129.80  321.41  451.98  ¡¡ CL900 600 196.27  422.38  620.52
¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
CL1500 15 0.27  0.31  0.51  ¡¡ CL2500 15 0.39  0.42  0.76
CL1500 20 0.41  0.48  0.85  ¡¡ CL2500 20 0.47  0.54  0.96
CL1500 25 0.51  0.62  1.14  ¡¡ CL2500 25 0.58  0.68  1.27
CL1500 32 0.66  0.84  1.51  ¡¡ CL2500 32 1.05  1.25  2.21
CL1500 40 0.98  1.25  2.17  ¡¡ CL2500 40 1.51  1.81  3.27
CL1500 50 1.90  2.36  4.17  ¡¡ CL2500 50 2.26  2.77  4.97
CL1500 65 2.82  3.54  6.31  ¡¡ CL2500 65 3.38  4.19  7.55
CL1500 80 3.67  4.91  8.55  ¡¡ CL2500 80 5.42  6.78  11.82
CL1500 100 5.90  8.24  13.79  ¡¡ CL2500 100 9.13  11.85  20.53
CL1500 125 9.94  14.22  23.85  ¡¡ CL2500 125 14.91  19.87  34.07
CL1500 150 13.87  21.05  34.59  ¡¡ CL2500 150 21.32  29.38  50.10
CL1500 200 23.35  37.35  60.39  ¡¡ CL2500 200 39.08  55.47  94.12
CL1500 250 41.69  67.67  109.13  ¡¡ CL2500 250 70.08  100.61  170.84
CL1500 300 70.11  112.28  182.51  ¡¡ CL2500 300 110.18  158.17  269.13
CL1500 350 95.67  150.70  246.93  ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
CL1500 400 128.97  209.69  339.47  ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
CL1500 450 171.31  284.67  457.69  ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
CL1500 500 207.66  361.63  575.91  ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡
CL1500 600 337.97  593.38  935.70  ¡¡ ¡¡ ¡¡ ¡¡ ¡¡ ¡¡

¡¡

¡¡

¡¡

¡¡

¡¡
